Apakah Pemasangan Hos Industri? Panduan Lengkap

Apa yang Pemasangan Hos Industri Adakah dan Mengapa Ia Penting

An pemasangan hos industri ialah komponen penyambung yang menyambungkan hos fleksibel kepada paip, injap, pam, silinder atau hos lain , menutup sambungan supaya bendalir atau gas boleh bergerak melalui sistem tanpa bocor. Ia biasanya terdiri daripada badan gandingan, ferrule atau lengan yang mencengkam hos, dan antara muka benang atau bebibir pada hujung bertentangan yang dipadankan dengan seluruh sistem.

Kebanyakan kelengkapan hos industri yang dijual hari ini dibina sebagai pemasangan hos standard industri, bermakna bentuk benang, sudut pengedap dan dimensi mengikut spesifikasi yang diiktiraf seperti SAE, DIN, ISO atau BS dan bukannya reka bentuk proprietari sekali sahaja. Penyeragaman inilah yang membolehkan pemasangan daripada satu runmate pengeluaran boleh dipercayai dengan hos, injap atau port silinder yang dihasilkan di tempat lain sepenuhnya, yang amat penting dalam sistem pengangkutan hidraulik dan bendalir di mana ketidakpadanan boleh bermakna kebocoran di bawah tekanan dan bukannya kesulitan kecil.

Selebihnya panduan ini menerangkan cara pemasangan hos standard dibina, cara perbandingan standard benang dan pengedap, cara mensaiz pemasangan hos hidraulik untuk tekanan dan diameter hos tertentu, dan perkara yang perlu dicari dalam pengeluar pemasangan hos industri.

Apa Itu a Pemasangan Hos Standard

Pemasangan hos standard ialah gandingan yang dibina pada spesifikasi dimensi dan benang yang diterbitkan dan bukannya geometri tersuai atau proprietari. Spesifikasi yang paling banyak dirujuk dalam kerja hos hidraulik dan industri termasuk pemasangan benang lurus dan suar SAE, kelengkapan metrik DIN yang biasa di seluruh peralatan Eropah, kelengkapan ISO yang digunakan untuk keserasian peralatan merentas sempadan, dan kelengkapan BS yang biasa digunakan dalam peralatan pasaran British dan Komanwel.

Memilih pemasangan hos standard industri berbanding reka bentuk proprietari secara amnya memudahkan penyelenggaraan masa hadapan, kerana alat ganti boleh diperoleh daripada lebih daripada satu barisan pengeluaran tanpa mereka bentuk semula titik sambungan.

Cara Kelengkapan Hos Industri Berfungsi: Komponen Teras

Setiap pemasangan hos industri berkongsi tiga zon berfungsi, tanpa mengira standard benang atau saiz hos.

Gandingan Hos dan Ferrule

Badan gandingan dimasukkan ke dalam atau di atas hujung hos, dan ferrule atau lengan memampatkan di sekeliling hos semasa mengelim untuk mengunci pemasangan di tempatnya dan mengelak lapisan hos luar pada batang pemasangan.

Antara Muka Benang dan Pengedap

Hujung bertentangan pemasangan membawa benang atau bebibir yang bersambung ke seluruh sistem. Pengedap berlaku sama ada melalui benang tirus yang mengelak pada sentuhan, benang selari yang dipasangkan dengan cincin-O atau mesin basuh terikat, atau antara muka suar dan kon yang mengelak melalui sentuhan logam-ke-logam di bawah tork.

Kelengkapan Kelim Berbanding Boleh Digunakan Semula

Kelengkapan berkelim diapit secara kekal pada hos menggunakan mesin pengelim dan tidak boleh ditanggalkan tanpa memotong hos, manakala pemasangan boleh diguna semula atau boleh dipasang di medan skru atau pengapit pada hujung hos dan boleh dibuka dan dipasang semula, yang sesuai dengan situasi pembaikan medan di mana mesin pengelim tidak tersedia.

Saiz Pemasangan Hos Tekanan Tinggi mengikut Diameter Hos

Kapasiti tekanan kerja biasanya menurun apabila diameter dalam hos meningkat, kerana lubang yang lebih besar memerlukan lapisan tetulang yang lebih tebal secara berkadar untuk menahan tegasan dinding yang sama. Pemasangan hos tekanan tinggi pada hos diameter kecil selalunya boleh mengendalikan tekanan kerja yang jauh lebih tinggi daripada keluarga pemasangan yang sama pada hos diameter yang lebih besar. , itulah sebabnya mengapa saiz mengikut diameter sahaja tanpa memeriksa penarafan tekanan adalah kesilapan spesifikasi biasa.

Rajah 1: Jalur tekanan kerja rujukan umum mengikut saiz lubang hos. Penilaian sebenar bergantung pada lapisan tetulang, reka bentuk pemasangan dan faktor keselamatan yang digunakan.

Kriteria Pemilihan Pemasangan Hos Hidraulik

Di luar diameter dan tekanan, beberapa parameter lain menentukan sama ada pemasangan hos hidraulik akan berfungsi dengan pasti dalam sistem tertentu.

Rajah 2: Arah aliran penurunan am yang menunjukkan kapasiti tekanan menurun apabila suhu operasi meningkat, dinyatakan sebagai peratusan tekanan sejuk terkadar.

Jenis Pemasangan Hos Berulir Diterangkan

Pemasangan hos berulir boleh menggunakan beberapa benang berbeza dan geometri pengedap, dan mencampurkan dua yang salah bersama-sama adalah salah satu punca paling biasa sambungan bocor pada sistem hidraulik.

Benang NPT

Paip Nasional Pengedap benang tirus dengan mengaitkan benang tirus lelaki dan perempuan bersama-sama, biasanya dibantu oleh pengedap benang, dan biasa digunakan pada peralatan industri dan pertanian am.

Benang BSP

Benang Paip Piawai British didatangkan dalam kedua-dua bentuk tirus dan selari, dengan versi selari dimeterai melalui mesin basuh terikat dan bukannya gangguan benang, biasa pada peralatan pasaran Eropah dan Komanwel.

Benang JIC

Kelengkapan Majlis Industri Bersama menggunakan pengedap suar 37 darjah pada benang selari, memberikan pengedap logam-ke-logam yang kuat yang berfungsi dengan baik di bawah getaran dan digunakan secara meluas di seluruh sistem hidraulik Amerika Utara.

Benang ORFS

Kelengkapan Pengedap Muka O-ring menggunakan cincin O muka rata dan bukannya pengedap suar atau benang, memberikan salah satu sambungan kalis kebocoran yang paling tersedia untuk aplikasi hidraulik tekanan tinggi.

Benang Metrik

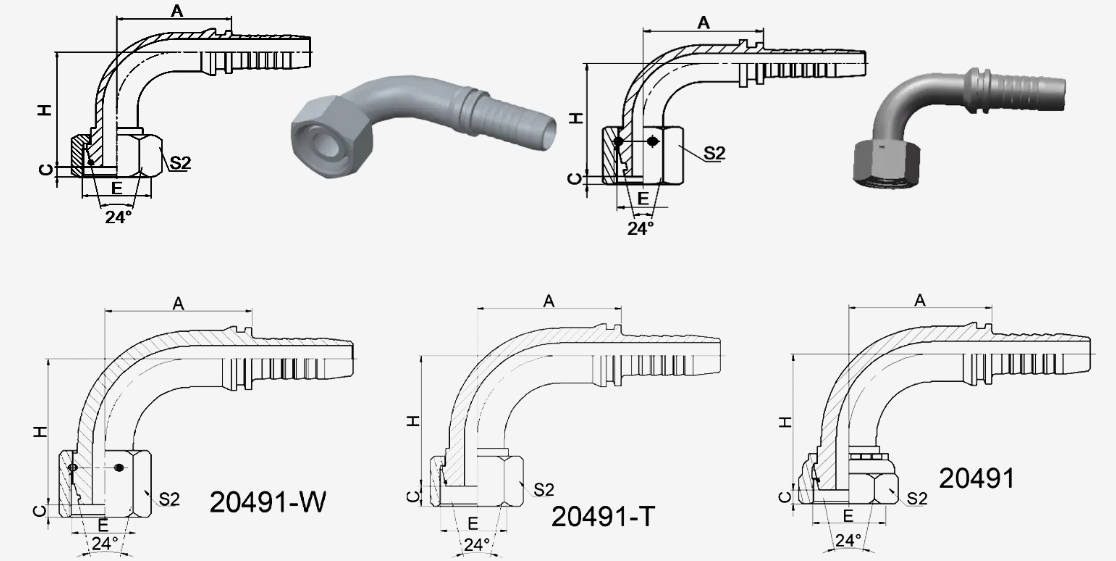

Kelengkapan benang metrik, sering dipasangkan dengan kon 24 darjah dan cincin O, adalah perkara biasa pada jentera binaan Eropah dan semakin dinyatakan pada peralatan yang direka untuk pasaran global.

Rajah 3: Keupayaan tekanan rujukan am oleh geometri benang dan meterai. Penilaian sebenar berbeza mengikut saiz, bahan dan reka bentuk pengilang yang sesuai.

Pilihan Bahan dan Salutan untuk Kelengkapan Hos Industri

Keluli karbon kekal sebagai bahan badan pemasangan yang paling biasa untuk perkhidmatan hidraulik am, biasanya disiapkan dengan penyaduran zink atau zink-nikel untuk menahan kakisan permukaan semasa penyimpanan dan penggunaan di lapangan. Kelengkapan keluli tahan karat kos lebih tinggi untuk mesin tetapi tahan kakisan jauh lebih baik dalam persekitaran marin, kimia, makanan dan farmaseutikal di mana pencucian atau pendedahan garam adalah rutin. Kelengkapan tembaga muncul terutamanya pada saluran udara dan air bertekanan rendah di mana kebolehmesinan dan rintangan kakisan sederhana lebih penting daripada kapasiti tekanan maksimum.

Rajah 4: Perbandingan relatif merentas lima faktor praktikal pada skala rujukan kejuruteraan umum lima mata.

Industri yang Bergantung pada Kelengkapan Hos Industri

Kelengkapan hos standard industri dan perindustrian muncul di mana-mana cecair atau gas perlu bergerak melalui sambungan yang fleksibel dan bukannya saluran paip yang tegar. Sektor biasa termasuk:

• Pembinaan dan litar hidraulik jentera menggerakkan tanah
• Peralatan pertanian dan melaksanakan hidraulik
• Sistem bendalir marin dan kapal
• Metalurgi dan paip loji pemprosesan petroleum
• Barisan pemprosesan makanan dan farmaseutikal yang memerlukan kelengkapan kebersihan
• Peralatan sokongan darat dan penerbangan angkasa lepas

Setiap sektor cenderung untuk memilih gabungan bahan tertentu, standard benang dan kaedah pengedap berdasarkan cecair yang dikendalikan, persekitaran ambien dan kekerapan sambungan dibuka untuk penyelenggaraan.

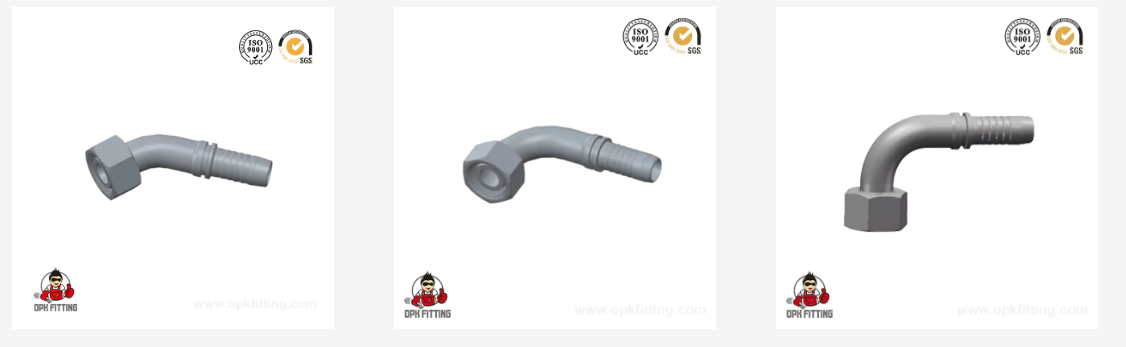

Kelengkapan Hos Tersuai dan Kelengkapan Hos OEM

Kelengkapan katalog standard meliputi kebanyakan aplikasi, tetapi beberapa susun atur peralatan memerlukan pemasangan hos tersuai yang dibina di sekeliling sudut lentur, panjang atau konfigurasi port tertentu yang tidak dapat dipadankan oleh bahagian katalog. Kelengkapan hos OEM, yang dihasilkan kepada lukisan atau bahagian sampel pelanggan sendiri, membenarkan pembina peralatan menyepadukan pemasangan yang sepadan dengan sampul surat dan keperluan pelekap yang tepat daripada menyesuaikan reka letak di sekeliling bahagian standard.

Sambungan siku ialah permintaan tersuai biasa, kerana sudut lentur dan jejari berbeza secara meluas antara reka bentuk mesin. Menghasilkan sambungan siku melalui proses pembentukan integral dengan pemanas frekuensi tinggi dan pembengkok paip dikawal komputer secara amnya memegang konsistensi dimensi yang lebih ketat merentasi pengeluaran berbanding kelengkapan yang dipasang daripada segmen dikimpal yang berasingan.

Amalan Terbaik Pemasangan dan Kelim

Teknik pemasangan yang betul melindungi kedua-dua integriti pengedap dan hayat kerja pemasangan hos hidraulik. Data medan daripada operasi pengeliman secara konsisten menunjukkan kembali kepada sebilangan kecil langkah yang menghalang kebanyakan kegagalan awal.

1. Potong segi empat sama hos menggunakan alat pemotong hos yang betul dan bukannya gergaji tangan, kerana potongan bersudut menghalang sentuhan ferrule.
2. Tanggalkan hanya penutup luar apabila reka bentuk pemasangan memerlukan hos skived, mengikut panjang jalur pengeluar pemasangan dengan tepat.
3. Masukkan hos sepenuhnya ke dalam pemasangan sebelum mengelim supaya lapisan tetulang berada di bawah panjang penuh ferrule.
4. Tetapkan mesin pengelim kepada saiz cetakan dan tekanan yang tepat yang ditentukan untuk gabungan pemasangan dan hos itu.
5. Jalankan ujian tekanan percubaan pada pemasangan yang telah siap sebelum ia digunakan untuk mengesahkan tiada resapan pada antara muka kelim atau benang.
6. Bilas dan tutup pemasangan yang telah siap untuk mengelakkan pencemaran daripada lubang sebelum dipasang.

Memilih Pengeluar Pemasangan Hos Industri

Memilih pengeluar pemasangan hos industri atau pembekal pemasangan hos industri melibatkan melihat melepasi halaman katalog ke arah keupayaan pengeluaran, memandangkan kualiti pengelim yang konsisten dan ketepatan dimensi merentas larian pesanan penuh penting sama seperti bahagian sampel awal.

Kilang Peralatan Hidraulik OPK FITTING ialah salah satu contoh kilang pemasangan hos yang dibina di sekeliling pengeluaran paip hidraulik dan penyesuai, meliputi kelengkapan hos, penyesuai dan hos hidraulik fleksibel merentasi pelbagai tahap tekanan dan saiz. Produk daripada kemudahan jenis ini biasanya digunakan merentasi sistem pengangkutan hidraulik dan bendalir dalam mesin, metalurgi, petroleum, pembinaan, pembinaan kapal, peralatan darat aeroangkasa, pertanian, farmaseutikal dan tetapan pemprosesan makanan. Kilang itu beroperasi dari Bandar Ningbo di Wilayah Zhejiang, China, sebuah wilayah dengan pangkalan pengeluaran paip hidraulik yang telah lama wujud dan infrastruktur pengangkutan yang kukuh untuk laluan eksport laut dan udara.

Langkah-langkah pembuatan di kemudahan jenis ini biasanya termasuk pemotongan paip, pelucutan getah, pengelim hos, ujian tekanan percubaan dan pembilasan, disokong oleh kapasiti pemesinan CNC untuk badan pemasangan itu sendiri. Apabila membandingkan pengeluar pemasangan hos industri dengan yang lain, jurutera biasanya bertanya tentang kiraan mesin CNC dan kapasiti pengeluaran am, keupayaan ujian dalaman untuk sifat fizikal dan dimensi, dan sama ada kilang itu menyokong kedua-dua kelengkapan hos OEM yang dibina daripada lukisan pelanggan dan pengeluaran katalog standard bersama-sama antara satu sama lain.

Soalan Lazim

• S1: Apakah pemasangan hos industri

  A: Ia adalah komponen penyambung yang menyambungkan hos fleksibel ke paip, injap, pam atau port silinder, menutup sambungan supaya bendalir atau gas boleh melalui sistem tanpa bocor.

• S2: Apakah pemasangan hos standard

  J: Ia adalah pemasangan yang dibina pada benang yang diterbitkan dan spesifikasi dimensi, seperti SAE, DIN, ISO atau BS, yang membolehkannya dipadankan dengan pasti dengan bahagian daripada lebih daripada satu sumber pengeluaran.

• S3: Untuk apa kelengkapan hos digunakan

  J: Mereka menyambungkan bahagian hos fleksibel kepada paip tegar, pam, injap dan silinder merentasi sistem pengangkutan bendalir hidraulik, pneumatik dan am.

• S4: Bagaimanakah kelengkapan hos industri berfungsi

  J: Ferrule atau lengan memampatkan di sekeliling hos untuk mencengkam dan mengelaknya pada badan pemasangan, manakala hujung bertentangan bersambung ke sistem melalui benang atau antara muka bebibir yang sepadan.

• S5: Apakah perbezaan antara pemasangan hos yang berkelim dan boleh diguna semula

  J: Pemasangan berkelim disangkut secara kekal pada hos dengan mesin pengelim, manakala skru atau pengapit pemasangan boleh guna semula pada hujung hos dan boleh ditanggalkan dan dipasang semula tanpa memotong hos.

• S6: Bagaimanakah saya memilih jenis benang yang betul untuk pemasangan hos hidraulik

  J: Padankan jenis benang dengan port pada peralatan mengawan dahulu, kemudian sahkan penarafan tekanan pemasangan dan jenis pengedap sesuai dengan tekanan operasi dan cecair yang terlibat.

• S7: Apakah produk yang anda boleh sediakan

  J: Pengeluaran meliputi gandingan hos, lengan, kelengkapan peralihan, dan gandingan hidraulik yang dibina mengikut SAE, DIN, ISO, BS dan piawaian antarabangsa yang lain.

• S8: Bagaimana pula dengan kapasiti pengeluaran syarikat anda

  J: Kilang ini mengendalikan lebih daripada 100 alat mesin CNC yang disokong oleh sekumpulan kakitangan penyelidikan dan pembangunan yang memberi tumpuan kepada reka bentuk pemasangan dan penambahbaikan proses.

• S9: Bagaimanakah syarikat anda memastikan kualiti produk

  J: Setiap proses pengeluaran termasuk pemeriksaan sebaris, dan produk siap diuji berdasarkan keperluan pelanggan dan piawaian antarabangsa menggunakan sistem pemeriksaan dalaman yang meliputi sifat bahan dan ketepatan dimensi.

• S10: Adakah anda menghasilkan bahagian standard

  J: Pengeluaran adalah berdasarkan terutamanya pada spesifikasi bahagian standard antarabangsa, yang menyokong keserasian merentas thread biasa dan standard sambungan.

• S11: Berapa lama masa yang diperlukan untuk mendapatkan jawapan selepas kami menghantar pertanyaan

  J: Pada hari bekerja, pertanyaan biasanya dijawab dalam masa empat jam selepas diterima.

• S12: Bolehkah anda menyediakan kelengkapan hos tersuai atau OEM

  J: Ya, kelengkapan hos tersuai dan kelengkapan hos OEM dibangunkan dan dihasilkan mengikut lukisan pelanggan atau bahagian sampel, termasuk konfigurasi sambungan siku tersuai.
